对于dsp的学习仅仅停留在表面，距离结课已有了一个月多，虽然遗忘很多，还是留点东西吧

很多东西是已经是存在的，和stm32的库函数类似，课程基本是靠CCS的观察变量变化，来得出结果，除了电机，其他没有外设

内存分配位置

在不指定变量的存放位置时，const变量放入econst段，非const放入ebss段里，在函数里定义的变量不会被放入任何段，直接在ram中

对于指定变量位置时，建议代码放入page0位置，数据放入page1位置

指定变量，例如，在cmd处增加mydata : > RAML7, PAGE = 1

1 2	#pragma DATA_SECTION(zjut,"mydata") float zjut[10];

指定函数，例如，在cmd处增加mycode : > RAML2, PAGE = 0，在main函数中调用下，否则可能会被编译器优化掉

1 2	#pragma CODE_SECTION(qqqq,"mycode") void qqqq()

先编译代码，然后点击view->Memory Allocation观察内存分配

初始

一般都是以这样开头

InitSysCtrl();//系统时钟初始化，默认已开启F28335所有外设时钟
IER = 0x0000;
IFR = 0x0000;
InitPieVectTable();

初始化外设，清楚禁用所有中断，初始化中断向量表

中断

F28335看门狗

f28335操作寄存器的特点是要先关闭保护，才能继续操作

喂狗函数如下

void ServiceDog(void)
{
    EALLOW;
    SysCtrlRegs.WDKEY = 0x0055;
    SysCtrlRegs.WDKEY = 0x00AA;
    EDIS;
}

看门狗简单来说就是防止程序跑飞，当其计数器到达一定的值时，产生中断信号，使得产生中断或者使得处理器复位,在已有看门狗代码下进行如下循环，用以观察看门狗的现象

while(1)
{
   LoopCount++;
   if(a==1) 			//通过手动更改a的值来实现是否喂看门狗
   {
   ServiceDog();
   }
}

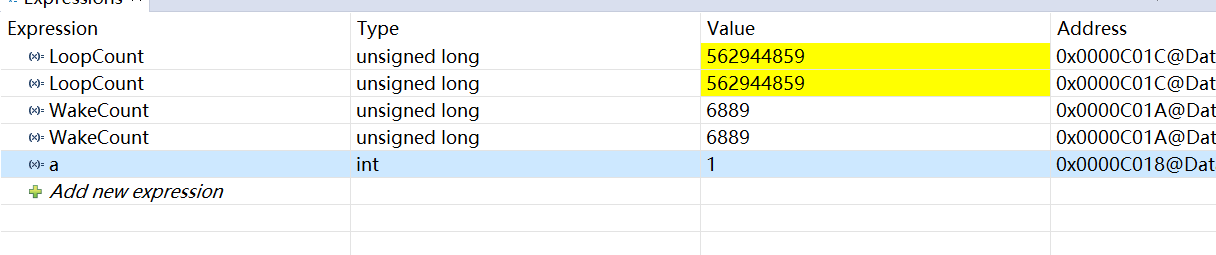

不喂狗：

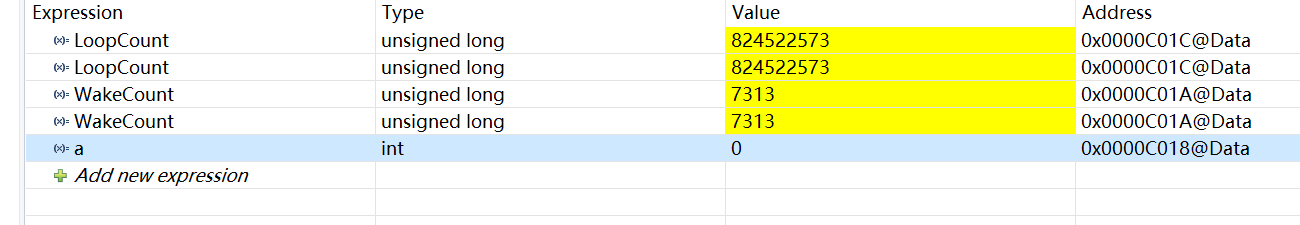

喂狗：

定时器中断

与stm32不同的是，stm32有专门的中断函数，CCS可以自定义函数名，然后与对于中断绑定

EALLOW;
PieVectTable.TINT2 = &ISRTimer2;
PieVectTable.XINT13 = &ISRTimer1;
PieVectTable.TINT0 = &ISRTimer0;
EDIS;

中断函数,PieCtrlRegs.PIEACK.bit.ACK1=1语句与32类似，中断标志位恢复

interrupt void ISRTimer2(void)
{
        EALLOW;
        c++;
        PieCtrlRegs.PIEACK.bit.ACK1=1;
        EDIS;
}

时钟启动

EALLOW;
SysCtrlRegs.PCLKCR3.bit.CPUTIMER0ENCLK = 1; // CPU Timer 0
SysCtrlRegs.PCLKCR3.bit.CPUTIMER1ENCLK = 1; // CPU Timer 0
SysCtrlRegs.PCLKCR3.bit.CPUTIMER2ENCLK = 1; // CPU Timer 0
EDIS;

对应定时器开启

InitCpuTimers();
ConfigCpuTimer(&CpuTimer2, 150, 3000000);//三秒中断，150分频
   ConfigCpuTimer(&CpuTimer0, 150, 2000000);
   ConfigCpuTimer(&CpuTimer1, 150, 1000000);
	StartCpuTimer2();
   StartCpuTimer1();
   StartCpuTimer0();
   /*开中断*/
IER |= M_INT14;
   IER |= M_INT13;
   IER |= M_INT1;
   PieCtrlRegs.PIEIER1.bit.INTx7 = 1;
EINT;
ERTM;

InitCpuTimers,ConfigCpuTimer,StartCpuTimer0之类的函数都是已有的，调用填入相关参数即可

外部中断

与定时器中断相类似

EALLOW;
  	PieVectTable.XINT1 = &ISRExint1;//对应中断函数
  	EDIS;
  	PieCtrlRegs.PIECTRL.bit.ENPIE = 1;
PieCtrlRegs.PIEIER1.bit.INTx4= 1;
  	IER |= M_INT1;
   EINT;
   ERTM;

外部中断需要设置XINTn外部中断通道挂接对应在某引脚外部中断1（XINT1）到外部中断2（XINT2）可以挂接GPIO0到GPIO31，外部中断3（XINT3）到外部中断7（XINT7）可以挂接GPIO32到GPIO63。

引脚配置

GpioCtrlRegs.GPAMUX2.bit.GPIO18 = 0;
GpioCtrlRegs.GPADIR.bit.GPIO18 = 0;  //1为输出功能
GpioCtrlRegs.GPAQSEL2.bit.GPIO18= 2;
GpioCtrlRegs.GPAPUD.bit.GPIO18=0;


GpioIntRegs.GPIOXINT1SEL.bit.GPIOSEL = 18;//选择GPIO18为外部输入XINT3输入引脚
XIntruptRegs.XINT1CR.bit.POLARITY= 0;//XIntruptRegs.XINT1CR.bit.POLARITY，置0时为下降沿，置1时为上升沿
XIntruptRegs.XINT1CR.bit.ENABLE = 1; //使能XINT1中断

ePWM

一个定时器可以输出两种PWM波，互补，或者相同

EPwm3Regs.AQCTLA.bit.CAU = AQ_CLEAR;
EPwm3Regs.AQCTLA.bit.ZRO = AQ_SET;
//A通道，上升计数到达，置1。计数为0，置1
EPwm3Regs.AQCTLB.bit.CBU = AQ_SET;
EPwm3Regs.AQCTLB.bit.ZRO = AQ_CLEAR;
//B通道，上升计数到达，置1。计数为0，置0

SPI通讯

SpiaRegs.SPICCR.all =0x0016;	//第三位置1为自反馈模式，第四位指的是数据长度为6位
SpiaRegs.SPICTL.all =0x0006; //闲置时时钟极性为低电平，传输发生在时钟信号的下降沿。
SpiaRegs.SPIBRR =0x007F;	//配置波特率
SpiaRegs.SPIPRI.bit.FREE = 1;

数据传输

for(;;)
{
     spi_xmit(sdata);//传送数据
     while(SpiaRegs.SPIFFRX.bit.RXFFST !=1) { }//等待发送完成
     rdata = SpiaRegs.SPIRXBUF;//接收数据
     sdata+=0x0200;//发送数据自增，便于观察现象
}

传输7位，而数据有16位，出现两边不一样的现象

ADC

1 2	AdcRegs.ADCCHSELSEQ1.bit.CONV00 = 0x6;//采样通道，从00~15 AdcRegs.ADCMAXCONV.bit.MAX_CONV1 = 15;//采样通道数

以下是进行初步的采样，多个通道进行平均，实现过采样，有一定的使得波形光滑

all=(AdcRegs.ADCRESULT0 >>4)+(AdcRegs.ADCRESULT1 >>4)+(AdcRegs.ADCRESULT3 >>4)+(AdcRegs.ADCRESULT4 >>4)+
       (AdcRegs.ADCRESULT4 >>4)+(AdcRegs.ADCRESULT5 >>4)+(AdcRegs.ADCRESULT6 >>4)+(AdcRegs.ADCRESULT7 >>4)+
       (AdcRegs.ADCRESULT8 >>4)+(AdcRegs.ADCRESULT9 >>4)+(AdcRegs.ADCRESULT10 >>4)+(AdcRegs.ADCRESULT11 >>4)+
       (AdcRegs.ADCRESULT12 >>4)+(AdcRegs.ADCRESULT3 >>4)+(AdcRegs.ADCRESULT14 >>4)+(AdcRegs.ADCRESULT15 >>4)
       ;

一阶低通滤波实现：

if(ConversionCount>1)
{
    Voltage4[ConversionCount]=0.98*Voltage4[ConversionCount-1]+0.02*Voltage2[ConversionCount];
}
else
{
    Voltage4[0]=0.98*Voltage4[1024]+0.02*Voltage2[ConversionCount];
}
if(ConversionCount == 1024)
{
   ConversionCount = 0;
}
else ConversionCount++;

对G(s)=1/(s/w+1)进行离散化，使用前向差分即可。

flash运行程序

这里没有实际使用过。

1：加载另一版本CMD文件，并将RAM版CMD文件右键，选择“Exclude from Build”

2：将核心代码拷贝至RAM执行（主中断内所有核心代码），先宏定义FLASH

3：将程序和代码拷贝至RAM执行,在SECTIONS中定义RAM执行段—ramfuncs”；将程序、变量定义在“ramfuncs”段中Pragma

#ifdef FLASH
#pragma CODE_SECTION(MainISR,"ramfuncs");
#pragma CODE_SECTION(OffsetISR,"ramfuncs");
#endif
